加深下印象學習鋁型材擠壓機標準范圍的知識

更新時間：2019-02-16 16:10:37點擊次數(shù)：2847次字號：T|T

新年到，學習好，小編覺得知識的重要性真的是不可忽略的，接下來我們來開啟2019年的一次學習新知識的機會，對于鋁型材擠壓機的標準范圍，不知道您知道多少，不管您知道與否，我們繼續(xù)來學習，對擠壓機的知識加深下印象也不是件壞事，您說是吧？

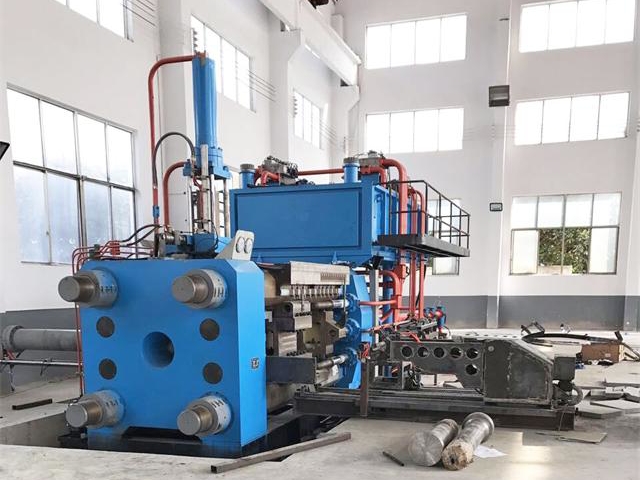

一、鋁型材擠壓機標準操作流程:
1.首先要檢查油壓系統(tǒng)是否漏油,空氣壓力是否正常。
2.再檢查傳輸帶、冷床、儲料臺是否有破損和擦傷型材之處。
3.拉伸前要確認鋁型材的長度，再預定拉伸率，確定拉伸長度，即主夾頭移動位置，通常6063T5拉伸率為0.5%--1%，6061T6拉伸率為0.8%--1.5%。

二、擠壓鋁型材公差標準：
關(guān)于擠壓鋁型材公差標準，這個標準并不是一杠子下來的，也分為普通級，高精級，超高精級。其公差要求為±0.04mm.擠壓生產(chǎn)過程對設備、工模具、工藝要求相當嚴格。當然這個具體的不能一概而論，根據(jù)實際擠壓的產(chǎn)品來決定的。

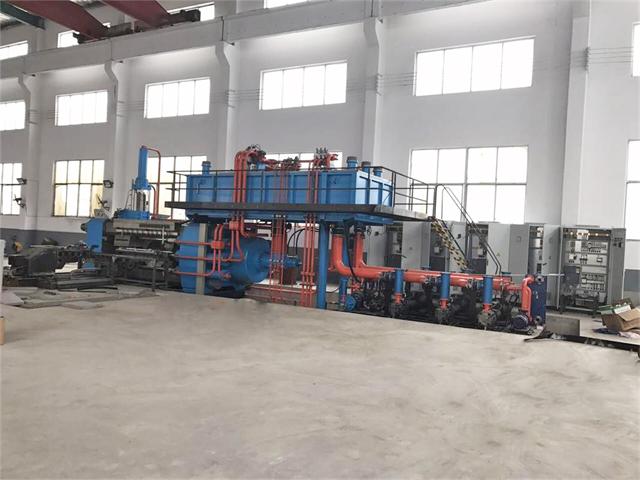

三、鋁型材擠壓機噸位標準生產(chǎn)范圍參數(shù)表：
1.500噸--鋁棒直徑80-85mm
2.630噸--鋁棒直徑90mm
3.800噸--鋁棒直徑120mm
4.1000噸--鋁棒直徑127mm
5.1250噸--鋁棒直徑152mm（其中1350噸和1450噸擠壓機所擠壓的鋁棒直徑和1250噸相同）
6.1650噸--鋁棒直徑178mm
7.1850噸--鋁棒直徑203mm
8.2500噸--鋁棒直徑254mm
9.3600噸--鋁棒直徑305mm
（擠壓機噸位越大所對應的鋁棒直徑則越大，以上是無錫意美德提供的擠壓機噸位參數(shù)，供您參考，其中1350噸和1450噸擠壓機所擠壓的鋁棒直徑和1250噸相同）

四、擠壓機中擠壓模具及擠壓筒的加熱保溫溫度標準：
鋁型材主要采用6063和6061合金，在擠壓時，我們?yōu)榱朔乐硅T錠降溫，造成悶車和損壞工具，保證鋁材組織、性能的均勻性，凡是與鋁鑄錠接觸的工模具都需要進行充分的預熱。擠壓筒的加熱保溫溫度一般為400～460℃，模具加熱溫度為420～480℃。為保證模具充分加熱，平模的加熱時間應大于1.5小時，空心模具的加熱時間應大于2.5小時。為了防止模具在加熱爐中時間過長引起退火，所有模具在加熱爐中的加熱時間不應超過24小時。
